720粉劑自立袋（燙邊）包裝線
一、720整套機組
包含四件：①GQ-720T全自動自立袋包裝機 ②螺桿計量機 ③螺桿上料機
④成品輸送機
適用范圍
適合于要求計量精度高粉狀物體的包裝，如：奶粉、蛋白粉、營養粉等。
二、整套機組技術參數：
1、包裝速度：約20-45包/分鐘，具體視包裝膜質量及物料而定。
2、包裝尺寸：更換不同的膜寬需要更換成型器,長度有限可調.
3、制袋形式：包裝材料用卷膜，機器自動制袋為上封、下封加背面封口，易撕口或平口，有打印日期裝置。
4、整套功率：約6.0千瓦
5、所配空壓機為：不小于1立方(需方自購),如充氮氣需方自購氮氣機,包裝機出產時已配好氣源.
6、整體配套高度：約4.1米。
三、各機臺介紹：

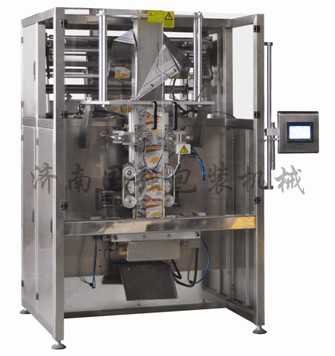

1、720T全自動燙邊包裝機
*進口PLC全電腦控制系統，全中文/英文觸摸屏操作系統，清楚顯示各工作狀態及操作指示。
*采用高精度伺服運膜系統，運膜平穩，配合光電自動定位跟蹤系統，定位精度高。
*智能型數字式溫控系統，溫差控制穩定，配齒形封口器，確保封口牢固。
*含自動故障報警顯示功能，如溫度偏低、無包裝膜、無色帶、無物料、伺服故障、無色標信號，玻璃防護門打開時即自動報警或停機功能。
*本機與計量裝置配套即可自動完成計量、送料、充填制袋、日期打印、成品輸出的全部包裝過程；
技術參數Technical Parameter
| 型號/Model | GQ-720T |
| 包裝速度/Packing speed | 35bag/min |
| 袋型前寬/Front width | 100-260mm |
| 袋型側寬/Side width | 50-90mm |
| 袋型側封寬度/Width of side seal | 5-10mm |
| 袋型長度/Bag making length | 100-450mm |
| 包裝袋型/Bag type | 自立袋Block bottom type1 |
| 空氣損耗/Air consumption | 0.8 Mpa 0.6m/m |
| 薄膜寬度/Film width | Max. 680mm |
| 電源規格/Power specification | 3.5Kw/220V, 50Hz |
| 外型尺寸/Outside dimension | 2500×1500×2300mm |
| 總機重量/Gross weight | 850kg |
機器配置如下：
| Number | Name | Brand | Country |
| 1 | Touch sensitive screen 觸摸屏 | 威綸WEINVIEW | 臺灣 |
| 2 | PLC 可編程序控制器 | 三菱MUTISUBISH | 日本 |
| 3 | Servo motor 伺服電機 | Simons | Germany |
| 4 | Horizontal cylinder橫封氣缸 | SMC | JAP |
| 5 | Vertical cylinder豎封氣缸 | SMC | JAP |
| 6 | Cutting cylinder切刀氣缸 | SMC | JAP |
| 7 | Two units system二連體 | SNS | JAP |
| 8 | Solid state relay 固態繼電器 | 陽明FOTEK | TAIWAN |
| 9 | Intermediate state relay中間繼電器 | OMRON | JAPAN |
| 10 | Photoelectric eye 電眼 | AUTONICS/BAIDELI | KOREA/TAIWAN |
| 11 | Power 電源 | MW | TAIWAN |
| 12 | Transducer 變頻器 | 匯川Inovance | CHIAN SHENZHEN |
| 13 | winding motor 拉膜電機 | TAIBANG | TAIWAN |
| 14 | Control temperature溫控表 | 亞泰YATAI | CHINA SHANGHAI |
| 15 | Access switch接近開關 | 陽明FOTEK | TAIWAN |
| 16 | 打碼機Printer code | 天一TIANYI | CHIAN XIAMEN廈門 |
| 17 | 電磁閥Electromagnetic valve | Mindman金氣 | TAIWAN |

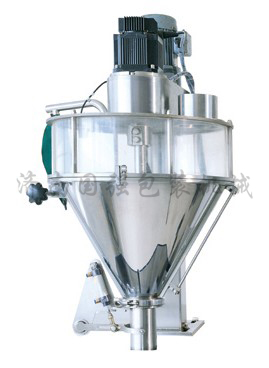

2、螺旋計量機
1、螺旋計量機主要性能和特點
1)、結構簡單、運行可靠、維護簡單方便；
2)、螺旋機采用旋轉螺桿送料、伺服編碼、微電腦控制技術是該機最大的技術特點。集編碼、控制于一體，具有動作靈敏、噪音小、穩定、可靠，計量速度快、精度高等特點，另外還采用了復合開啟式料箱，方便清潔。
2、螺旋計量機技術參數
| 計量方式 | 螺旋旋轉充填式 |
| 包裝重量 | 10-2000g （變換螺旋附件） |
| 稱重范圍 | 1-2000g （分辨率１） |
| 包裝精度 | 包裝重量≤ 100g 偏差≤ 0.5-1g 包裝重量 100-1000g 偏差≤ 0.5%-1% |
| 包裝速度 | 10-50 包 / 分 |
| 電源、功率 | 三相380V/ 單相 220V /1.5kw 50-60HZ |
| 整機重量 | 80Kg |
| 料箱容積 | 50L |

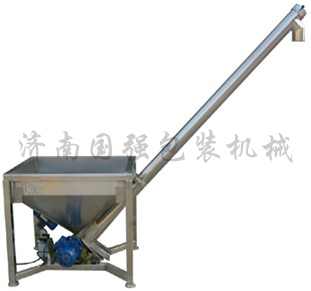

3、螺旋送料機
1、產品簡介：該機采用螺桿式送料，并且料斗可振動。適用于輸送各種粉狀和小顆粒物料。
2、技術參數：重量100Kg
| 提升高度（標準） | 2.35m | 提升量 | 3 立方米/ 小時 |
| 規格 | 按客戶要求制作 | 材質 | 碳鋼、不銹鋼。 |
4、成品輸送機
簡介
該機可將自動包裝好的成品袋輸送至包裝后檢測設備或打包平臺
技術參數
輸送速度：30米/分
外型尺寸：2110×340×500mm
電 壓：220V/45W 重量：30Kg
